[CISCO] – Resetear Router CISCO 1841

Hola Comunidad;
Bueno, el dia de hoy me llego un Router CISCO 1841 para realizar una configuración, el problema estaba en que el equipo ya contaba con usuario y clave asignada al puerto Consola por lo que debemos de resetearlo, hoy les enseñare a como realizar dicha tarea.


Como desconocemos qué usuario y clave tiene el Router debemos de hacer un conocido “Hard Reset”, para ello debemos de tener en cuenta que debemos de acceder a la ROMMON Presionando Ctrl + Break (Esto se puede encontrar en teclados IBM), pero como nosotros deducimos que tienes un teclado como el mío (no tiene la tecla Break) pues aqui te enseño a como “simularlo”.

Deduzco a que ya sabes cómo detectar el número del puerto COM (lo puedes hacer desde el Administrador de Dispositivos) donde se encuentra instalado el puerto serial en la PC de donde nos conectaremos al Router (Usaremos el Cable Consola).

Empecemos, ingresamos a Putty y cambiamos el valor de Serial Line por el puerto al cual está conectado el puerto COM y cambios el Speed a 1200.

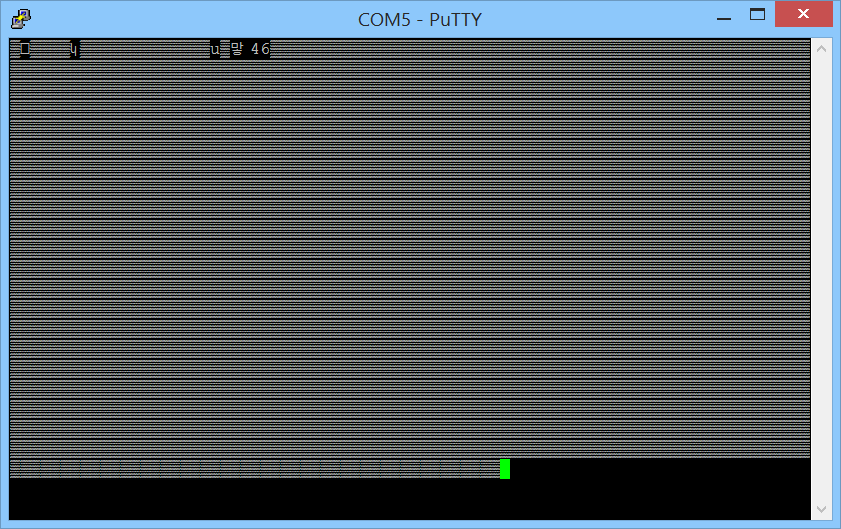

Encendemos el Router CISCO 1840 y presionamos Open a Putty, cuando la pantalla de la consola se visualice debemos de presionar la tecla Espacio dentro de la pantalla por un tiempo de 30 Segundos (sin soltar).


Después del tiempo indicado, soltamos la tecla Espacio y cerramos la pantalla de la consola.

Volvemos a ingresar nuevamente a Putty con sus valores normales (Speed a 9600) y clic en Open.

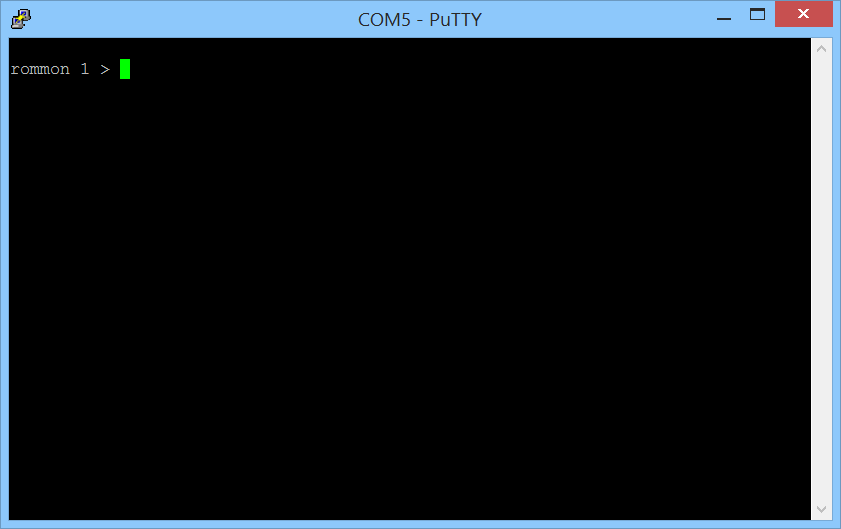

Ahora en la pantalla de la consola presionamos Enter y ya visualizamos el Rommon.

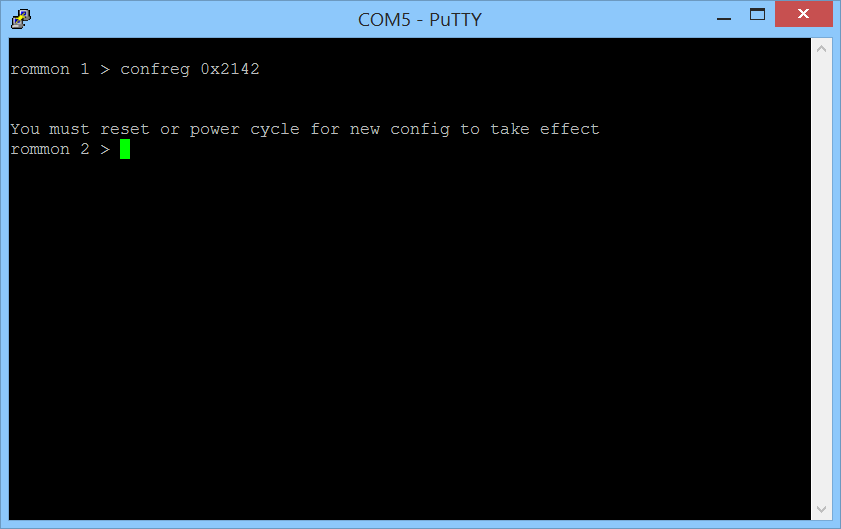

Digitamos confreg 0x2142 y presionamos Enter.


Escribimos reset y presionamos Enter y comenzará a realizar nuevamente la carga.

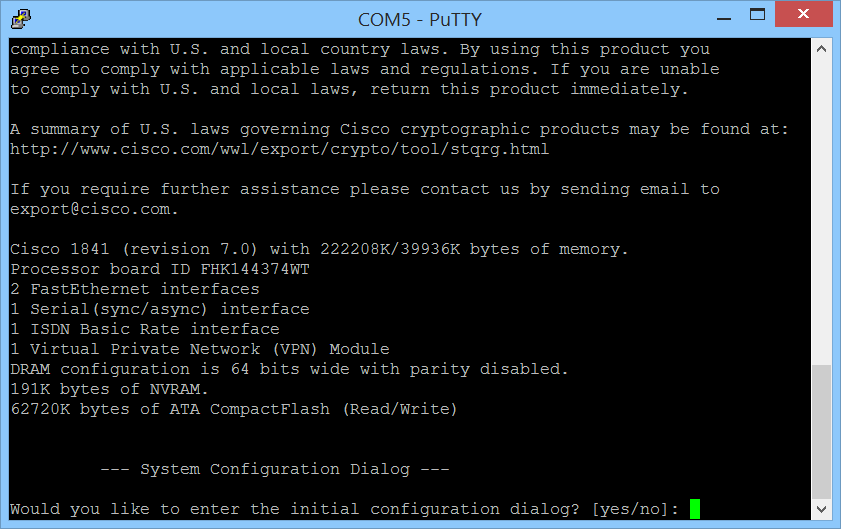

Luego de unos segundos mas, nos mostrará el mensaje para realizar la configuración de Inicio por lo que solamente presionamos la tecla N y Enter.

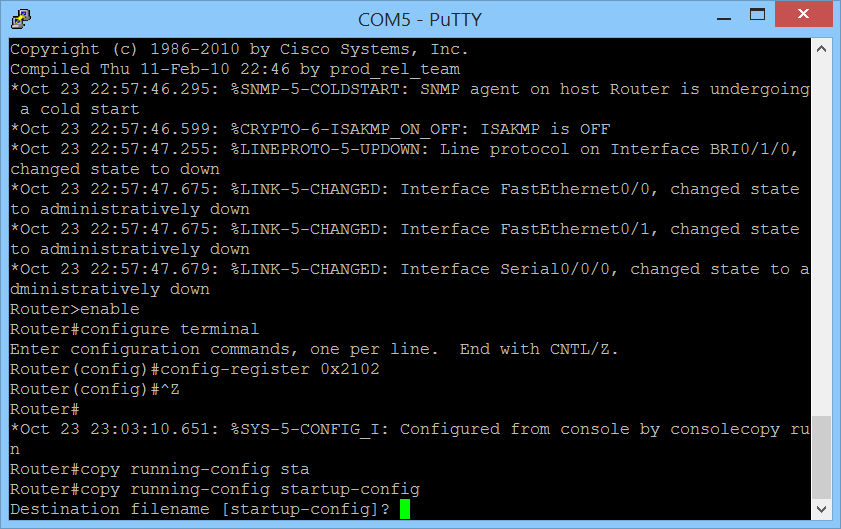

Escribimos enable y presionamos Enter.


Escribimos configure terminal y presionamos Enter.


Escribimos config-register 0x2102 y presionamos Enter.


Presionamos Ctrl + Z para volver al inicio y escribimos copy running-config startup-config


Solo presionamos Enter para que se registren los cambios.

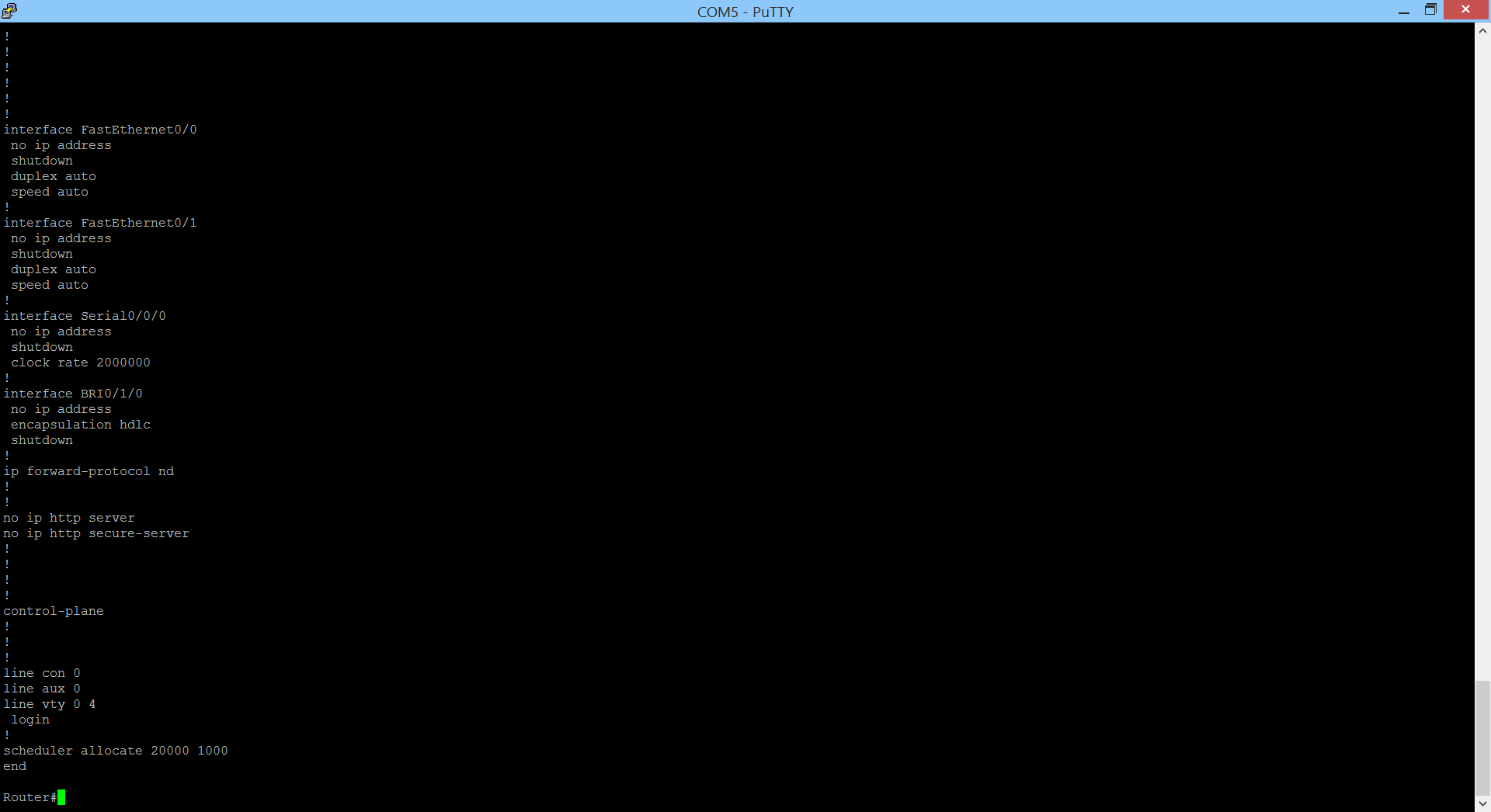

Y con ello el Router ya se encuentra totalmente restaurado listo para que podamos realizar nuestra configuración.


Muchas Gracias!
